ZA226e-190型喷气织机的技术特征

目前，我国能够生产制造喷气织机的企业达到10余家，其中咸阳经纬织造机械有限公司具有10000台的市场基础，是国内最具有代表性的喷气织机制造企业之一。该公司最近开发了ZA226e-190型喷气织机，使得国内喷气织机在技术开发、生产制造水平上接近于国际水平，处于国内领先地位。

ZA226e-190型喷气织机的主要技术特征

ZA226e一190型喷气织机设计转速1000r/min，入纬率高达到1800m/min以上；主要用于织造以短纤维为原料的棉、毛、麻、丝等织物；适用于对4.8tex～233tex短纤、16.6dtex一1350dtex长丝织物的织造。由于采用了节气设计，降低了整机的能耗，对减少纺织厂的运行成本有很好的作用。采用了微机控制系统和人工智能I键盘及TMCS记忆卡系统，具有参数设定、控制、监控、自我诊断功能。由于整机价格低于进口机，所以是一款性价比较高的产品。

其主要技术特征如下：

(1)为满足高速的要求，打纬机构采用了新型高速四连杆机构。在高速时有充分的引纬时间和稳定的运行状态，振动小，达到了国产喷气织机的最高转速。另外，在摇轴上增设了配重块，使得织机运行更加平稳。

(2)采用双后梁电子送经装置。由于经纱在张力辊(摆动活动后梁)上的包角不随织轴直径的变化而变化，从而可准确测出经纱张力并有效地控制经纱张力。织机能够高速运转，必须有稳定的经纱张力作为先决条件，而双后梁的设计正好克服了单后梁随织轴直径的变化而张力变化及织机的振动带来的经纱张力异常波动的缺陷。为提高织机的效率，保证高速运转时所需稳定的经纱张力提供了良好的机构保证。

(3)卷取机构采用积极式电子卷取，可以轻而易举地变换纬密。电子卷取纬密设定只需通过多功能操作键盘输入数据即可完成，无需更换变换齿轮，并可在织机运行中进行纬密变换。另外还增加了卷取辅助制动装置，保证卷取平稳均匀。

(4)采取强韧的两侧箱型墙板，加强型四组合机架。主要的传动部分都置于油浴润滑中，可保证织机高速稳定运转，从而实现高速、低振动、低噪声。

(5)采用积极式凸轮开口，使高速运转更加平稳。

(6)采用自动分纱的FDP-A型电动鼓筒储纬装置，可使纬纱在低压条件下进行加速而不会对纬纱造成损伤。在超高速运转时，即使在纬纱受负荷的条件下也很少发生断纬，实现了长期稳定运转。

(7)松经装置机构简单，调节方便，性能稳定，更加适合高速运转。

ZA226e-190型喷气织机的主要技术参数

筘幅：190cm

转速：设计转速1000r/min，经济运行转速不低于800r/min

机架：适应高速的机架系统，设计使用新型墙板

开口：积极凸轮开口、消极式开口、多臂开口

引纬方式：辅助主喷+主喷嘴+辅喷嘴+牵伸喷嘴，每一个辅喷电磁阀控制2个～4个辅喷嘴，辅喷电磁阀直接装于上置式气包上

纬密范围：10根/cm～120根/cm

入纬率：1800m/min以上

驱动：双向按钮操作方式，慢点动变频器控制，超启动电机3.7KW，电磁刹车制动

打纬：使用惯性矩小的实心摇轴，四连杆打纬，箱式油浴

送经：双后梁电子送经、内置式松经装置

卷取：电动式连续卷取机构ETU，卷取直径600mm

测长储纬：电动自动分纱式储纬装置，配备WBS装置

剪刀：机械式剪刀

绞边：行星齿轮绞边方式

供纱架：落地式4个筒子(双色)有张力调节传感器，可稳定输出纬纱

断经自停部件：断经自停部件具有分条功能，电器式停经片6排

光电式探纬器：附有纬纱到达定时显示功能，四色灯显示停车原因

润滑：手动、集中供油润滑系统，可选配电动集中供油系统

边撑：上置式边撑

自动化：自动对织口(APF)

控制系统：具有专家系统的新型电控箱

ZA226e-190型喷气织机的生产效能

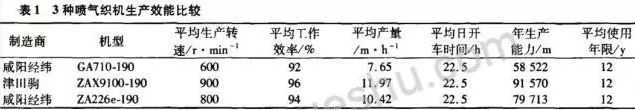

ZA226e-190型喷气织机与ZAX9100型喷气织机、咸阳经纬织造机械有限公司生产的GA710-190型喷气织机生产效能的对比见表1。

由此可以看出，ZA226e-190型喷气织机比GA710-190型喷气织机转速提高了33.3％，年产量提高了36.2％，单机年产量增加21191m。上述分析说明，ZA226e-190型喷气织机的技术水平已接近于进口织机。
